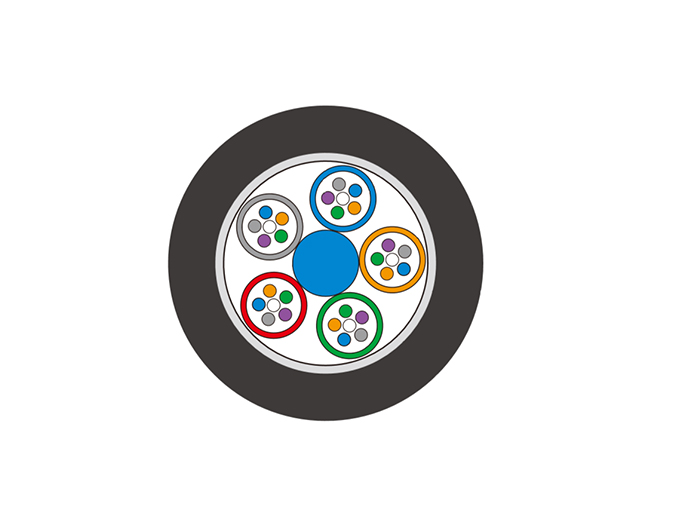

主要用于室外区域的光纤连接，建筑物间的主干管道或架空连接 。该光缆的结构是将250μm (单模或多模)光纤套入由高模量的聚脂材料做成的松套管中 ，套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说 ，金属加强芯外还需挤上一层聚乙烯(PE)。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。 应用标准： YD/T 901、IEC 60793 、ISO/IEC11801
获取最低报价
主要用于室外区域的光纤连接，建筑物间的主干管道或架空连接 。该光缆的结构是将250μm (单模或多模)光纤套入由高模量的聚脂材料做成的松套管中，套管内填充防水化合物 。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆 。 应用标准： YD/T 901、IEC 60793 、ISO/IEC11801
·产品规格：GYTS；
·光纤类型 ：9/125单模 、50/125多模、62.5/125多模；
·光纤规格：2~144芯；
·加强构件：铠装钢带及中心钢丝；
·铠装方式 ：SZ型层绞结构；
·钢带材质：双面镀铬涂塑钢带 ；
·护套材质：聚乙烯（PE）
纤芯颜色(2-12芯)
纤芯颜色(2-12芯) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
蓝 | 橙 | 绿 | 棕 | 灰 | 白 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 |
阻燃性能
阻 燃 | 单根燃烧标准： | GB/T 18380.12-2008 | 成束燃烧标准： | GB/T 18380.35-2008 |
护套 ：线缆剥出50mm长，空护套水平放置，用酒精灯点着燃烧4-5秒后 ，火源离开，线缆火苗熄灭时间≤2秒；芳纶：燃烧成粉末状，移开火源后立即熄灭。 | ||||
光学特性
光纤类型 | 衰减 | 满注入带宽（OFL） | 有效模式带宽 | 10以太网链路长度SX | 最小弯曲半径（mm） | |
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
典型值（dB/km） | 最大值（dB/km） | MHz·km | MHz·km | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
光纤类型 | 850nm/1300nm | |||||
典型值（dB/km） | 最大值（dB/km） | |||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥500/500 | / | ≥150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≥300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≥550 | 30 |
结构参数
芯数 | 套管芯数 | 加强构件 | 套管外径 | 套管厚度 | 铝带规格 | 护套厚度（mm） | 光缆外径(mm) |
2～30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.0±0.3 |
32～36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.2±0.3 |
38～60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.6±0.3 |
72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 13.7±0.3 |
96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 15.0±0.3 |
120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 16.4±0.3 |
144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
机械特性
序号 | 项目 | 要求 | |
1 | 允许拉伸力 ，N | 短期 | 1500 |
长期 | 600 | ||
2 | 允许压扁力，N/100mm | 短期 | 1000 |
长期 | 300 | ||
3 | 弯曲半径，mm | 静态 | 10D |
弯曲半径 ，mm | 动态 | 20D | |
4 | 渗水性能 | 符合YD/T 769-2018规定的要求 | |
结构重量
光纤芯数 | 2~20芯 | 22~30芯 | 38~60芯 |
缆重（KG/KM） | 82 | 85 | 110 |
购货信息
订购信息 | |||
型号 | 产品描述 | 颜色 | 包装 |
GYTS-XXB1.3 | 室外XX芯层绞式钢带铠装单模光缆 | 黑色 | 2000m轴装 |
GYTS-XXA1b | 室外XX芯层绞式钢带铠装多模光缆 | 黑色 | 2000m轴装 |
GYTS-XXA1a | 室外XX芯层绞式钢带铠装多模光缆 | 黑色 | 2000m轴装 |
GYTS-XXA1am300 | 室外XX芯层绞式钢带铠装多模万兆光缆（50/125/300M） | 黑色 | 2000m轴装 |
GYTS-XXA1am550 | 室外XX芯层绞式钢带铠装多模万兆光缆（50/125/550M） | 黑色 | 2000m轴装 |
GYTZS | 室外层绞式低烟无卤阻燃钢带铠装光缆 | 黑色 | 2000m轴装 |
